플랜지의 분류는 무엇입니까?

플랜지연결 방법, 밀봉 표면, 압력 수준, 재료, 표준, 모양 및 목적과 같은 다른 치수를 기반으로 다양한 방식으로 분류 할 수 있습니다. 다음은 일반적인 분류 방법과 핵심 사항입니다.

1. 연결 방법 별 분류

- 용접 플랜지

-엉덩이 용접 플랜지 (WN) : 고압 및 고온 파이프 라인에 사용되는 고강도 연결.

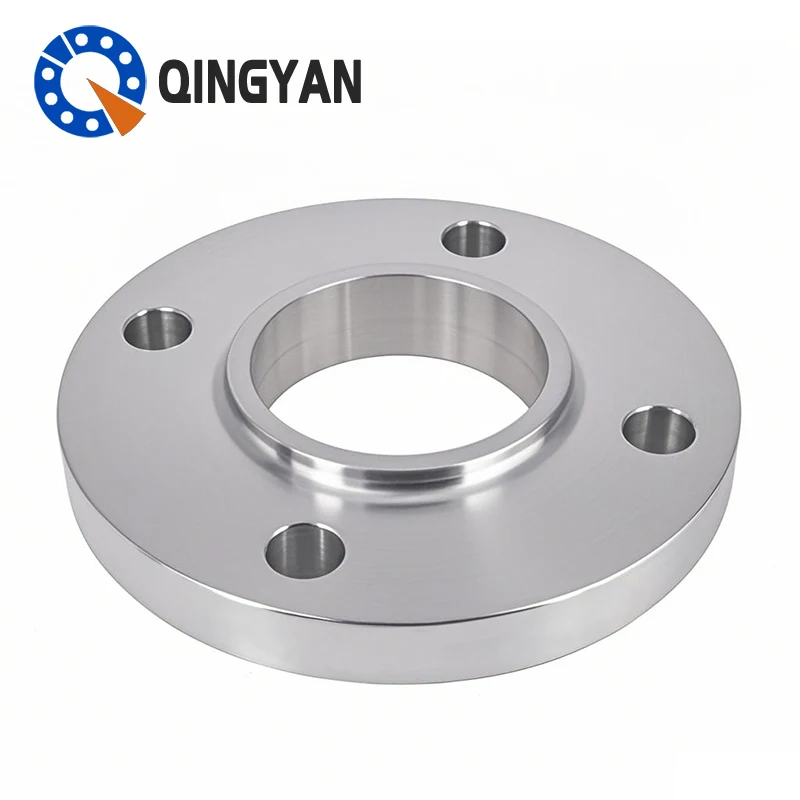

- 평면 용접 플랜지 (SO) : 저압 및 정상 온도에 적합한 저렴한 비용.

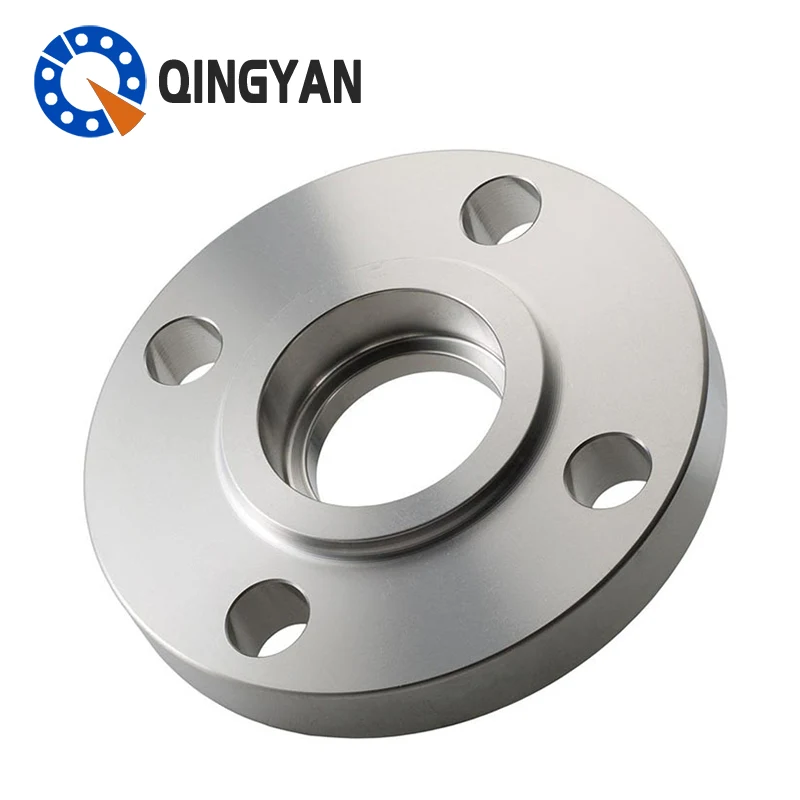

- 소켓 용접 플랜지 (SW) : 소그룹 파이프 라인, 우수한 밀봉.

- 스레드 플랜지 (스레드) : 스레드로 연결되어 저압 및 비발적 미디어에 사용됩니다.

- 랩핑 조인트 플랜지 (랩핑 조인트) : the플랜지쉽게 설치할 수 있도록 회전 할 수 있으며 종종 부식 미디어에 사용됩니다 (플랜지 및 파이프 재료는 다를 수 있습니다).

2. 밀봉 표면 유형에 의한 분류

- 평평한 표면 (FF) : 저압, 비 간식 작업 조건 (예 : 정상 온도 수도관).

- 상승 표면 (RF) : 가장 일반적인, 중간 및 저압 밀봉 (예 : 화학 파이프 라인).

- 오목하고 볼록한 표면 (MFM) : 오목하고 볼록한 핏,보다 안정적인 밀봉.

-Enon and Groove Surface (TG) : 고압 및 누수 매체에 사용되는 Tenon 및 그루브 핏.

- 링 조인트 표면 (RTJ) : 초고 압력 (예 : 오일 드릴링) 전용 금속 링 개스킷 씰.

3. 압력 수준 별 분류

- 저압 플랜지 : PN6/PN10 (국가 표준), 클래스 150 (미국 표준).

- 중간 압력 플랜지 : PN16/PN25, 클래스 300.

- 고압 플랜지 : PN40/PN64, 클래스 600/900.

- 초고 압력 플랜지: PN100/PN160, 클래스 1500/2500.

4. 자료 별 분류

- 탄소강 : Q235, 20# 스틸, 일반 경제 재료.

- 스테인리스 스틸 : 304/316L, 부식성, 식품 및 화학 산업에 사용됩니다.

- 합금강 : 16MN, CR-MO 강철, 고온 및 고압 (발전소 보일러 등)에 내성.

- 플라스틱 : PVC, PP, 가벼운 부식성, 저압 환경.

5. 표준 시스템 별 분류

- 국가 표준 (GB) : GB/T 9119 (스틸 플랜지)와 같은.

-American Standard (ASME) : ASME B16.5 (일반적으로 사용), B16.47 (큰 직경).

- 유럽 표준 (EN) : EN 1092-1 (독일 표준 DIN에 통합).

- 일본 표준 (JIS) : JIS B2220 (일반적으로 화학 산업에서 사용).

6. 모양 별 분류

- 원형 플랜지 : 표준 모양, 응용 프로그램의 90% 이상을 차지합니다.

- 사각형/직사각형 플랜지 : 환기 덕트와 같은 특수 장면.

- 특수 모양의 플랜지 : 맞춤형 디자인 (예 : 타원).

7. 사용 별 분류

- 파이프 플랜지 : 파이프 라인 시스템 연결.

- 장비 플랜지 : 원자로, 저장 탱크 및 기타 장비를 연결합니다.

- 블라인드 플랜지 : 손쉬운 유지 보수를 위해 파이프 라인의 끝을 차단하십시오.

8. 제조 공정에 의한 분류

- 단조 플랜지 : 고압, 고압에 적합한 고강도 (예 : 석유 화학 파이프 라인).

- 캐스트 플랜지 : 저렴한 비용이지만 기공 결함이있을 수 있습니다 (저압 사용).

- 롤링 플랜지 : 롤링 및 용접 강판으로 만든 큰 직경 플랜지.

9. 특수 기능 플랜지

- 회전 플랜지 : 설치 오류를 보상하기 위해 조정 가능한 각도.

- 플랜지 감소 : 다른 직경의 파이프를 연결합니다.

- 절연 플랜지 : 전기 화학 부식 방지 (예 : 장거리 매장 파이프 라인).

선택의 주요 요인

- 중간 특성 : 부식성 및 독성 물질 (예 : 스테인레스 스틸 또는 플라스틱 라이닝)을 결정합니다.

- 작업 조건 : 압력 및 온도는 밀봉 표면의 유형을 결정합니다 (예 : 고압의 경우 RTJ).

- 설치 및 유지 보수 : 빈번한 분해가 필요한지 여부 (느슨한 플랜지 선택).

분류 로직을 마스터 한 후에는 특정 표준 (예 : ASME 또는 GB)의 매개 변수 테이블과 함께 모델을 추가로 선택할 수 있습니다.
